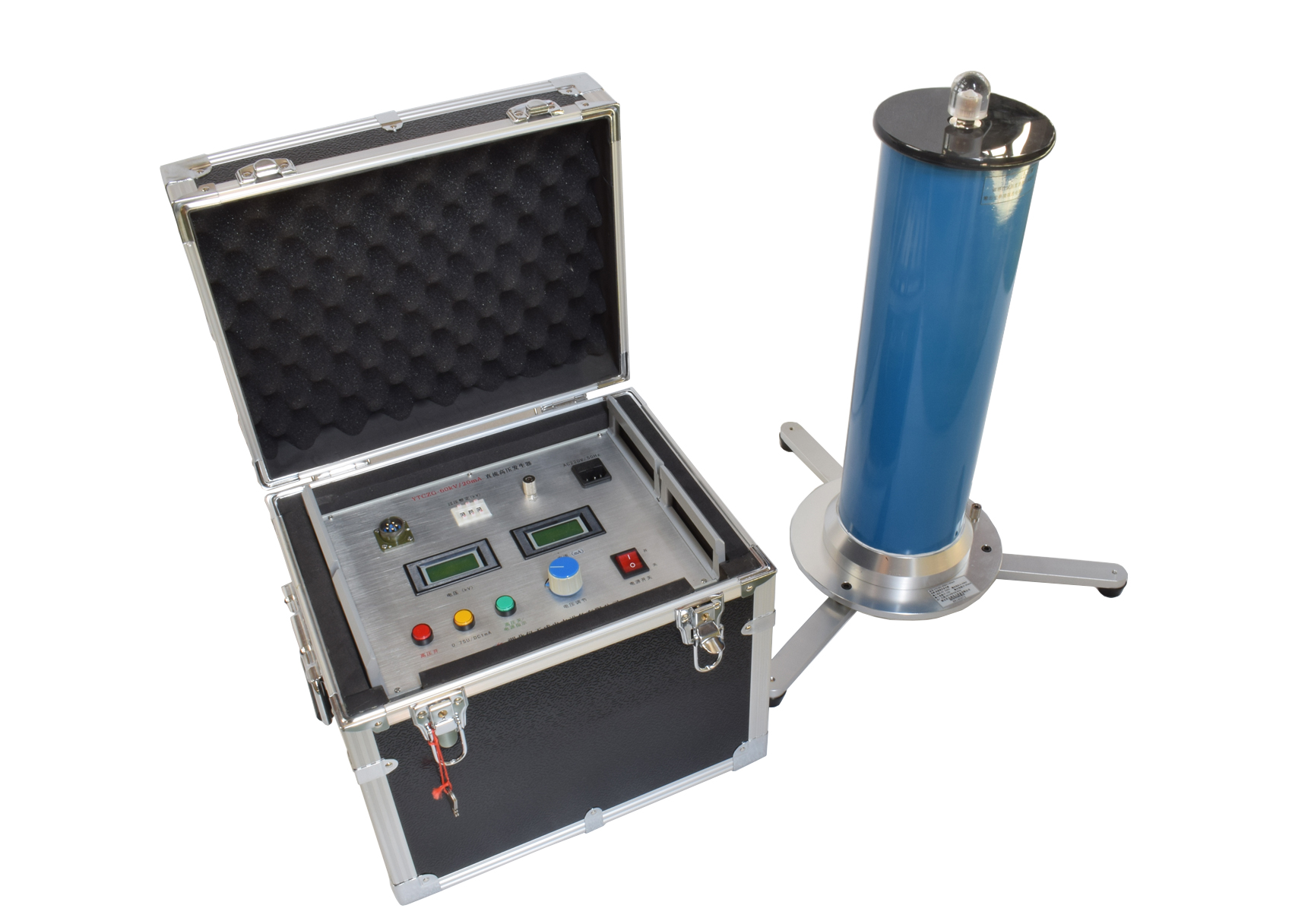

直流高壓發生器是我們電力做高壓耐壓試驗重要的儀器，其被廣泛用于電力部門、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗，那么其工作原理是怎樣的呢？今天小編主要給大家介紹一下。

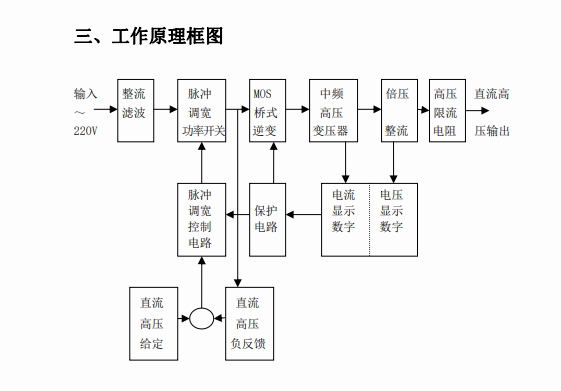

1.電源輸入與整流?
首先，直流高壓發生器接入 220V 或 380V 的交流電源，交流電源通過電源輸入模塊進入設備內部。接著，交流電流流入整流電路，整流電路一般由整流二極管或整流橋堆構成。以常見的橋式整流電路為例，它利用二極管的單向?qū)щ娦?，在交流電源的正半周和?fù)半周分別讓不同的二極管導通，將正弦交流電轉換為脈動直流電。
2.升壓過程?
經過整流后的脈動直流電進入升壓變壓器。升壓變壓器基于電磁感應原理工作，它由初級線圈和次級線圈組成，且次級線圈的匝數遠多于初級線圈。
3.濾波與穩壓?
升壓后的高電壓仍是脈動直流電，存在較大的電壓波動，需要通過濾波電路進行處理。濾波電路通常由電容、電感等元件組成。電容具有存儲和釋放電荷的特性，當電壓升高時，電容充電，吸收多余的電荷；當電壓降低時，電容放電，補充電荷，從而使電壓波動減小。電感則通過阻礙電流變化，進一步平滑電流波形。經過濾波后，輸出的直流電更加平滑穩定。?然而，由于電源電壓波動、負載變化等因素，濾波后的電壓仍可能出現不穩定的情況，此時就需要穩壓控制電路發揮作用。穩壓控制電路通過實時監測輸出電壓，并與設定的標準電壓進行比較。當檢測到輸出電壓高于標準值時，控制電路會調整電路參數，降低輸出電壓；當輸出電壓低于標準值時，則增加輸出電壓，以此保證輸出的直流高壓始終保持在設定的穩定值。
4.保護機制?
為確保設備安全穩定運行和操作人員的人身安全，直流高壓發生器配備了完善的保護電路。例如，過電壓保護電路能在輸出電壓超過設定的安全閾值時，迅速切斷電源或調整電路參數，防止過高電壓損壞設備和危及人員安全
通過以上各部分的協同工作，直流高壓耐壓試驗設備能夠穩定、安全地產生所需的直流高電壓，滿足各類電氣設備絕緣測試等工作的需求。
湖北儀天成電力設備有限公司
2025年5月16日
